Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Máy làm lạnh nước làm mát bằng không khí | Bảo vệ an toàn: | Bảo vệ áp suất cao/thấp, bảo vệ quá tải, bảo vệ chống đóng băng |
|---|---|---|---|
| công suất máy nén: | 2,25kw | công suất bơm: | 0,75KW |
| loại bình ngưng: | ống vây | Kích thước: | 930*520*975 |
| Phạm vi nhiệt độ: | 5-20°C | Ứng dụng: | Công nghiệp/Thương mại |
| Làm nổi bật: | Máy làm lạnh bằng không khí công nghiệp 100HP,Máy làm mát lạnh bằng không khí 100HP,R410A Máy làm lạnh bằng không khí công nghiệp |
||

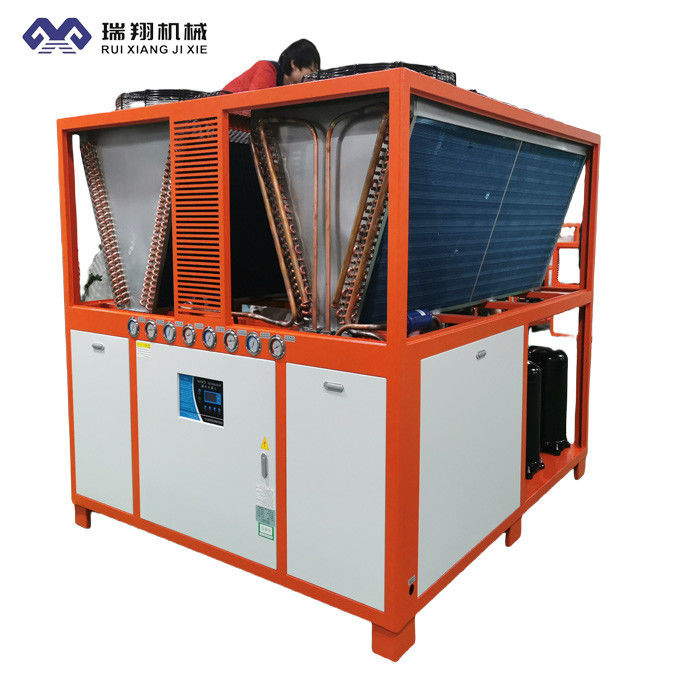

Máy làm mát nước lạnh bằng không khí 100HP sử dụng máy nén cuộn Danfoss
Mô tả sản phẩm:
Máy làm mát cuộn làm mát bằng không khí là một thiết bị được sử dụng trong hệ thống làm lạnh và điều hòa không khí sử dụng công nghệ tụ lạnh bằng không khí và máy nén cuộn.
Máy làm mát cuộn làm mát bằng không khí sử dụng một máy ngưng tụ làm mát bằng không khí để phân tán nhiệt. Máy ngưng tụ là một thành phần quan trọng trong chu kỳ làm lạnh.Nó làm mát và chuyển đổi khí làm mát nhiệt độ cao và áp suất cao thành chất lỏng áp suất caoCác máy làm mát truyền thống thường sử dụng máy ngưng tụ làm mát bằng nước để xua tan nhiệt và cần được kết nối với tháp làm mát hoặc nguồn nước khác để làm mát.Máy làm mát cuộn làm mát bằng không khí sử dụng một quạt để thổi qua vây trên bề mặt máy ngưng tụ để lấy ra nhiệt và đạt được tiêu hao nhiệt.
Máy làm mát cuộn làm mát bằng không khí có một số lợi thế so với máy làm mát bằng nước truyền thống. Thứ nhất, nó không cần phải được kết nối với một nguồn nước bên ngoài, làm cho việc cài đặt thuận tiện hơn.Thứ hai, vì không có thiết bị bổ sung như máy bơm nước và tháp làm mát, hệ thống đơn giản hơn và chiếm ít không gian hơn.Máy làm mát cuộn làm mát bằng không khí thường có tỷ lệ hiệu quả năng lượng cao và có thể cung cấp hiệu ứng làm mát ổn định.
Đặc điểm sản phẩm:
Máy làm mát cuộn làm mát bằng không khí là một máy làm mát sử dụng công nghệ nồng độ làm mát bằng không khí và máy nén cuộn.
1Hiệu quả cao và tiết kiệm năng lượng: Máy làm mát cuộn lạnh bằng không khí sử dụng một máy nén cuộn hiệu quả để cung cấp tỷ lệ hiệu quả năng lượng cao và đạt được hoạt động tiết kiệm năng lượng.Họ thường có tiêu thụ năng lượng thấp hơn và làm mát tốt hơn, giảm tiêu thụ năng lượng và chi phí hoạt động.
2Thiết kế nhỏ gọn: Loại máy làm mát này thường có thiết kế cấu trúc nhỏ gọn và chiếm không gian tương đối nhỏ, làm cho nó phù hợp với các nơi có không gian lắp đặt hạn chế.Tính nhỏ gọn của chúng làm cho chúng linh hoạt và thuận tiện hơn trong các ứng dụng thương mại và công nghiệp.
3. Làm mát nhanh chóng: Máy làm mát bằng không khí có thể nhanh chóng phân tán nhiệt thông qua quạt và thùng thu nhiệt, cung cấp hiệu quả làm mát nhanh chóng.Điều này làm cho máy làm mát cuộn làm mát bằng không khí hoạt động tốt trong các kịch bản mà làm mát nhanh chóng là cần thiết, chẳng hạn như trong môi trường nhiệt độ cao hoặc các ứng dụng đòi hỏi làm mát nhanh chóng.
4Thiết lập đơn giản: Máy làm mát cuộn được làm mát bằng không khí tương đối đơn giản để cài đặt vì chúng không yêu cầu kết nối với một nguồn nước bên ngoài hoặc tháp làm mát.Điều này làm giảm sự phức tạp của bố trí đường ống và cấu hình hệ thống nước trong quá trình lắp đặt, tiết kiệm thời gian và chi phí lao động.
5. Kiểm soát tự động: Nhiều máy làm mát cuộn làm mát bằng không khí được trang bị các hệ thống kiểm soát tự động tiên tiến, có thể đạt được kiểm soát nhiệt độ chính xác và hoạt động thông minh.Các hệ thống điều khiển này thường có chức năng giám sát và điều chỉnh để đảm bảo hoạt động ổn định và hiệu suất tối ưu của thiết bị.
6. Khả năng thích nghi rộng rãi: Máy làm mát cuộn lạnh bằng không khí phù hợp với các kịch bản ứng dụng làm lạnh và điều hòa không khí khác nhau, bao gồm các tòa nhà thương mại, văn phòng, khách sạn, cơ sở y tế,Nhà máy công nghiệpChúng có thể đáp ứng nhu cầu làm lạnh với kích thước và nhu cầu khác nhau, và có khả năng thích nghi và linh hoạt tốt.
Nguyên tắc hoạt động:
Nguyên tắc hoạt động của máy làm mát cuộn làm mát bằng không khí có thể được chia thành hai phần chính: chu kỳ làm lạnh và chu kỳ tiêu hao nhiệt.
Phần chu kỳ làm lạnh:
1. nén: lõi của chu kỳ làm lạnh là máy nén cuộn. máy nén hút khí làm lạnh ở nhiệt độ thấp và áp suất thấp,và sau đó tăng áp suất và nhiệt độ của nó thông qua xoay và nén.
2. Chất ngưng tụ: Khí làm lạnh nén ở nhiệt độ cao và áp suất cao đi vào máy ngưng tụ làm mát bằng không khí. Trong máy ngưng tụ, một quạt làm mát thổi không khí ngoài ngoài qua vây của máy ngưng tụ,gây ra khí làm mát để phân tán nhiệt và làm mát xuốngKhi khí làm mát được làm mát, nó biến thành một chất lỏng áp suất cao.
3. mở rộng: chất làm lạnh lỏng áp suất cao đi vào máy bay bốc hơi thông qua van mở rộng (thiết bị đẩy).gây ra nó mở rộng nhanh chóng, do đó làm giảm nhiệt độ và áp suất.
Phần chu kỳ phân tán nhiệt:
1. Khử hơi: Chất làm lạnh nhiệt độ thấp và áp suất thấp mở rộng vào máy bay hơi. Một ống hoặc bộ tản nhiệt có vây được lắp đặt bên trong máy bay hơi.Bằng cách tiếp xúc với nước hoặc không khí được làm mát, nó hấp thụ nhiệt và làm mát nước hoặc không khí.
2Nguồn cung cấp nước lạnh: Nước làm mát trong máy bay bốc hơi được gửi đến thiết bị hoặc hệ thống cần được làm mát để hấp thụ nhiệt và giảm nhiệt độ.
3Chu kỳ làm mát: Nước lạnh được vận chuyển trở lại thiết bị hoặc hệ thống để làm mát thông qua máy bơm lưu thông và lưu thông để làm mát, tạo thành một chu kỳ khép kín.
Trong toàn bộ quá trình, chất làm lạnh hoàn thành chu kỳ nén, ngưng tụ, mở rộng và bay hơi dưới tác động của máy nén, hấp thụ và giải phóng nhiệt,do đó đạt được hiệu ứng làm mát của nước lạnh. Máy ngưng tụ làm mát bằng không khí loại bỏ nhiệt thông qua một quạt để đảm bảo rằng chất làm mát có thể tiếp tục làm mát và lưu thông trong chu kỳ.
| 1 Máy nén | 5 Máy bốc hơi | 9 Cảm biến nhiệt độ | 13 Van Bypass |
| 2 Máy ngưng tụ | 6 Van bóng | 10 Thùng nước | 14 Máy điều khiển điện áp thấp |
| 3 Máy sấy lọc | 7 Chuyển đổi chống đông | 11 Máy đo áp suất bơm nước | 15 Máy điều khiển điện áp cao |
| 4 Van mở rộng | 8 Chuyển đổi nổi | 12 Bơm nước | 16 Van giảm áp |
Các thông số kỹ thuật:
| Mô hình | RX-1HP | RX-2HP | RX-3HP | RX-4HP | R X-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| Khả năng làm mát | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Phạm vi nhiệt độ | 5°C-35°C ((Dưới 0°C có thể được tùy chỉnh) | |||||||||
| Nguồn cung cấp điện | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Tổng công suất | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Máy ép | Loại | Loại cuộn hermetic hoặc piston | ||||||||
| Sức mạnh | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Máy bơm lưu thông | Sức mạnh | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Đầu | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chất làm mát | Loại | R22/R407c/R134a/R410a | ||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | |||||||||
| khối lượng lấp đầy | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Máy bốc hơi | Dòng chảy | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| dung lượng nước | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Chiều kính | inch | 1/2" | 3/4" | " | 1-1/2" | 1-1/2" | ||||
| Máy nồng độ | Loại | Các bộ đồng hiệu quả có vây nhôm lợp | ||||||||
| Quạt | Loại | Dòng chảy trục | ||||||||
| Khối lượng không khí | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Thiết bị bảo vệ | Chuyển đổi áp suất cao và thấp, bảo vệ chống đông lạnh, phích nối / van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, vv | |||||||||
| Kích thước máy | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Trọng lượng đơn vị | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Mô hình | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX-50HP | RX-60HP | ||
| Khả năng làm mát | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Phạm vi nhiệt độ | 5°C-35°C ((Dưới 0°C có thể được tùy chỉnh) | |||||||||
| Nguồn cung cấp điện | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Tổng công suất | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Máy ép | Loại | Loại cuộn hermetic hoặc piston | ||||||||
| Sức mạnh | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Máy bơm lưu thông | Sức mạnh | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Đầu | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chất làm mát | Loại | R22/R407c/R134a/R410a | ||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | |||||||||
| khối lượng lấp đầy | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Máy bốc hơi | Dòng chảy | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| dung lượng nước | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Chiều kính | inch | 1.5" | 2" | 2.5" | 3" | |||||
| Máy nồng độ | Loại | Các bộ đồng hiệu quả có vây nhôm lợp | ||||||||
| Quạt | Loại | Dòng chảy trục | ||||||||
| Khối lượng không khí | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Thiết bị bảo vệ | Chuyển đổi áp suất cao và thấp, bảo vệ chống đông lạnh, phích nối / van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, vv | |||||||||
| Kích thước máy | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Trọng lượng đơn vị | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Công nghiệp ứng dụng:
Máy làm mát bằng không khí nhỏ phù hợp với nhiều ngành công nghiệp và ứng dụng khác nhau, bao gồm nhưng không giới hạn ở những mục sau:
1Ngành công nghiệp điện tử: Máy làm mát nhỏ có thể cung cấp tủ lạnh cho các sản phẩm công nghệ cao như bán dẫn, quang họcvà các thành phần điện tử để đảm bảo hoạt động bình thường của thiết bị.
2Ngành công nghiệp dược phẩm: máy làm mát không khí nhỏ có thể cung cấp hiệu ứng làm mát ổn định cho các liên kết trong quy trình sản xuất dược phẩm đòi hỏi kiểm soát nhiệt độ,đảm bảo chất lượng và an toàn của dược phẩm.
3Ngành công nghiệp thực phẩm: Máy làm mát nhỏ có thể cung cấp làm mát cho các liên kết cần kiểm soát nhiệt độ trong quá trình chế biến thực phẩm,Lưu trữ và vận chuyển để đảm bảo chất lượng và an toàn thực phẩm.
4Ngành công nghiệp nhựa: Máy làm mát nhỏ có thể làm mát cho các liên kết nhiệt độ được kiểm soát trong đúc phun nhựa, đúc hơi, đúc ép, v.v.để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.
5Ngành công nghiệp hóa học:Các máy làm mát nhỏ được làm mát bằng không khí có thể cung cấp làm mát cho các liên kết cần kiểm soát nhiệt độ trong quy trình sản xuất hóa chất để đảm bảo chất lượng và an toàn của các sản phẩm hóa học.
Nói chung, các máy làm mát nhỏ được làm mát bằng không khí phù hợp cho các dịp khác nhau đòi hỏi làm lạnh và cung cấp các giải pháp làm lạnh hiệu quả, ổn định và đáng tin cậy cho các ngành công nghiệp khác nhau.
Xưởng sản xuất ô tô Kỹ thuật hóa học Công nghiệp điện tử Công nghiệp điện đúc
Công nghiệp đúc phun Công nghiệp dược phẩm Công nghiệp đóng gói nhựa Công nghiệp in ấn
Upport và Dịch vụ:
Hỗ trợ kỹ thuật và dịch vụ máy lạnh bao gồm:
1. 24/7 hỗ trợ khách hàng
2- Lắp đặt và bảo trì điều khiển từ xa
3. Chẩn đoán và khắc phục sự cố từ xa
4- Lời khuyên và hướng dẫn qua điện thoại / email
5. Tài liệu và hướng dẫn dễ sử dụng
6. Cập nhật và nâng cấp phần mềm
7Giá chi phí phụ tùng và vật liệu tiêu thụ
Bao bì và vận chuyển:
Máy làm mát được đóng gói và vận chuyển trong các hộp gỗ ván tiêu chuẩn. Tất cả các thành phần được bảo vệ và bảo vệ bằng một tấm phim, và đơn vị sau đó được đặt trên pallet để dễ dàng vận chuyển.Và gắn nhãn thông tin nhãn hàng trên hộp gỗ để đảm bảo giao hàng chính xác.
Làm thế nào để bộ bay hơi của máy làm mát cuộn được làm mát bằng không khí hấp thụ nhiệt khi tiếp xúc với nước hoặc không khí?
Quá trình bốc hơi của máy làm mát cuộn được làm mát bằng không khí hấp thụ nhiệt thông qua tiếp xúc với nước hoặc không khí có thể được thực hiện theo hai cách sau:
1Phương pháp làm mát bằng nước:
Trong làm mát bằng nước, bên trong của máy bay hơi nước thường chứa một bộ ống hoặc ống có vây hấp thụ nhiệt bằng cách lưu thông nước lạnh.Nước được vận chuyển từ hệ thống nước lạnh đến các đường ống trong máy bốc hơi thông qua một máy bơm lưu thôngChất làm lạnh chảy bên trong máy bay bốc hơi trên bề mặt bên ngoài của các ống này, trong khi nước lạnh chảy qua bên trong các ống.Do nhiệt độ thấp và áp suất thấp của chất làm lạnh, nó sẽ hấp thụ nhiệt từ bề mặt bên ngoài của ống nước lạnh, giảm nhiệt độ của nước lạnh, và đưa nhiệt đi.trong khi chất làm lạnh tiếp tục chu kỳ bốc hơi và hấp thụ nhiệt.
2Phương pháp làm mát bằng không khí:
Trong chế độ làm mát bằng không khí, bề mặt ống bên trong máy bốc hơi được tiếp xúc với không khí bên ngoài. chất làm mát chảy bên trong ống trong khi một quạt thổi không khí bên ngoài qua bề mặt ống của máy bốc hơi.Thông qua tiếp xúc với không khí bên ngoài, chất làm lạnh hấp thụ nhiệt từ bề mặt ống, khiến bề mặt ống làm mát và mang nhiệt đi. Bằng cách này, chất làm lạnh có thể tiếp tục chu kỳ bốc hơi và hấp thụ nhiệt.
Cho dù đó là làm mát bằng nước hoặc làm mát bằng không khí, bộ bốc hơi tận dụng khả năng hấp thụ nhiệt của chất làm lạnh trong quá trình bốc hơi.Nó hấp thụ nhiệt từ nước hoặc không khí để đạt được hiệu ứng làm mátPhương pháp cụ thể được sử dụng phụ thuộc vào nhu cầu của ứng dụng và các yêu cầu của thiết kế.
